Dalam bidang kejuruteraan dan pembuatan ketepatan, pin Dowel memainkan peranan penting dalam memastikan penjajaran dan kedudukan komponen yang tepat. Sebagai pembekalPin Dowel 16mm, Saya sering menghadapi pertanyaan mengenai ketepatan diameter pin ini. Dalam catatan blog ini, saya berhasrat untuk menyelidiki faktor -faktor yang mempengaruhi ketepatan diameter pin dowel 16mm, piawaian dan toleransi yang berkaitan dengannya, dan kepentingan ketepatan dalam pelbagai aplikasi.
Memahami pin dowel
Pin Dowel adalah batang silinder dengan diameter dan panjang yang tepat, biasanya diperbuat daripada bahan seperti keluli, keluli tahan karat, atau tembaga. Mereka digunakan untuk menyelaraskan dua atau lebih komponen dengan tepat, mencegah pergerakan sisi dan memastikan sesuai dan fungsi yang sesuai. Pin Dowel 16mm, khususnya, adalah pilihan yang popular dalam banyak industri kerana fleksibiliti dan kekuatannya.
Faktor yang mempengaruhi ketepatan diameter
Ketepatan diameter pin dowel 16mm dipengaruhi oleh beberapa faktor, termasuk proses pembuatan, sifat bahan, dan langkah kawalan kualiti.
Proses pembuatan
Proses pembuatan pin dowel boleh berbeza -beza, dengan kaedah biasa termasuk tajuk sejuk, pemesinan, dan pengisaran. Tajuk sejuk adalah kaedah kos yang berkesan yang melibatkan membentuk pin dengan menggunakan tekanan ke kosong logam. Walau bagaimanapun, proses ini mungkin mengakibatkan diameter sedikit kurang tepat berbanding pemesinan atau pengisaran. Pemesinan, seperti menghidupkan pelarik, boleh menghasilkan pin dowel dengan ketepatan yang tinggi, tetapi ia adalah proses yang lebih banyak masa dan mahal. Pengisaran adalah kaedah yang paling tepat, kerana ia dapat mencapai toleransi yang sangat ketat, tetapi ia juga yang paling mahal.
Sifat bahan
Bahan yang digunakan untuk membuat pin dowel juga boleh menjejaskan ketepatan diameternya. Bahan yang berbeza mempunyai koefisien pengembangan haba yang berbeza, yang boleh menyebabkan diameter pin berubah dengan variasi suhu. Sebagai contoh, logam seperti keluli dan aluminium berkembang apabila dipanaskan dan kontrak apabila disejukkan. Sekiranya pin dowel digunakan dalam persekitaran dengan turun naik suhu yang ketara, sifat pengembangan terma bahan perlu dipertimbangkan untuk memastikan diameter pin kekal dalam julat toleransi yang dikehendaki.
Langkah -langkah kawalan kualiti
Kawalan kualiti adalah penting dalam memastikan ketepatan diameter pin dowel. Pengeluar yang bereputasi melaksanakan prosedur kawalan kualiti yang ketat di setiap peringkat proses pembuatan. Ini termasuk menggunakan instrumen pengukur ketepatan, seperti mikrometer dan kaliper, untuk mengukur diameter pin pada pelbagai titik sepanjang panjangnya. Teknik kawalan proses statistik juga digunakan untuk memantau dan mengawal proses pembuatan, memastikan bahawa pin memenuhi toleransi yang ditentukan secara konsisten.
Piawaian dan toleransi
Dalam industri, terdapat standard dan toleransi yang ditetapkan untuk pin dowel. Piawaian ini memastikan bahawa pin boleh ditukar ganti dan boleh digunakan dalam pelbagai aplikasi tanpa masalah keserasian.
Piawaian antarabangsa
Organisasi piawaian antarabangsa, seperti Pertubuhan Antarabangsa untuk Standardisasi (ISO), telah menentukan piawaian untuk pin dowel. Sebagai contoh, ISO 2338 menentukan dimensi dan toleransi untuk pin dowel silinder lurus. Menurut ISO 2338, toleransi diameter untuk pin dowel 16mm boleh berbeza -beza bergantung kepada kelas ketepatan yang diperlukan. Bagi aplikasi umum - tujuan, julat toleransi biasa mungkin ± 0.02mm, manakala untuk aplikasi ketepatan yang tinggi, toleransi boleh menjadi ketat ± 0.005mm.
Industri - Toleransi Khusus
Sebagai tambahan kepada piawaian antarabangsa, sesetengah industri mungkin mempunyai keperluan toleransi khusus mereka sendiri. Sebagai contoh, industri aeroangkasa dan automotif sering memerlukan pin dowel dengan toleransi yang sangat ketat untuk memastikan keselamatan dan kebolehpercayaan produk mereka. Dalam industri ini, toleransi diameter untuk pin dowel 16mm mungkin serendah ± 0.002mm.
Kepentingan ketepatan dalam aplikasi
Ketepatan diameter pin dowel 16mm adalah penting dalam banyak aplikasi, kerana ia secara langsung mempengaruhi prestasi dan kebolehpercayaan komponen yang dipasang.
Penjajaran dan kedudukan
Salah satu fungsi utama pin dowel adalah untuk menyelaraskan dua atau lebih komponen dengan tepat. Jika diameter pin dowel tidak berada dalam toleransi yang ditentukan, ia boleh menyebabkan misalignment antara komponen. Misalignment ini boleh menyebabkan peningkatan haus dan lusuh pada komponen, mengurangkan prestasi, dan juga kegagalan pramatang perhimpunan.
Sesuai dan berfungsi
Sesuai antara pin dowel dan lubang -lubang dalam komponen juga kritikal. Pin dowel dengan diameter yang terlalu besar mungkin tidak sesuai dengan lubang, manakala pin dengan diameter yang terlalu kecil boleh menyebabkan longgar. Sesuatu yang longgar boleh menyebabkan komponen bergerak atau bergetar, yang boleh menjejaskan fungsi keseluruhan perhimpunan. Dalam aplikasi di mana sesuai dengan tepat, seperti dalam jentera ketepatan atau instrumen optik, ketepatan diameter pin dowel adalah sangat penting.
Perbandingan dengan pin lain

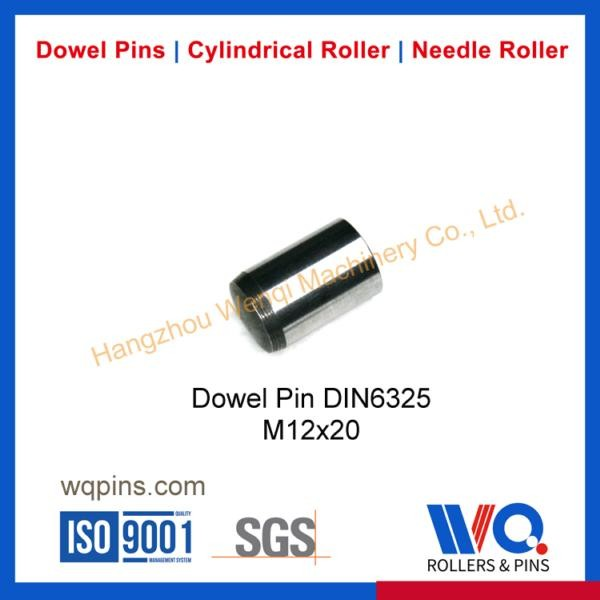

Untuk lebih memahami keperluan ketepatan pin dowel 16mm, berguna untuk membandingkannya dengan jenis pin lain, sepertiPin silinder 12mm.
Saiz dan toleransi
Pin silinder 12mm mempunyai diameter yang lebih kecil berbanding pin dowel 16mm. Umumnya, pin yang lebih kecil mungkin mempunyai keperluan toleransi yang berbeza. Dalam sesetengah kes, toleransi untuk pin silinder 12mm mungkin sedikit lebih ketat daripada pin dowel 16mm, kerana komponen yang lebih kecil sering memerlukan ketepatan yang lebih tinggi untuk memastikan sesuai dan fungsi yang sesuai.
Perbezaan aplikasi
Aplikasi pin silinder 12mm dan pin dowel 16mm juga boleh berbeza -beza. Pin silinder 12mm sering digunakan dalam perhimpunan yang lebih kecil atau dalam aplikasi di mana ruang terhad. Sebaliknya, pin dowel 16mm biasanya digunakan dalam struktur yang lebih besar atau dalam aplikasi yang memerlukan kekuatan yang lebih tinggi dan kapasiti galas beban.
Komitmen kami sebagai pembekal
Sebagai pembekalPin Dowel 16mm, kami komited untuk menyediakan pelanggan kami dengan pin dowel berkualiti tinggi yang memenuhi atau melebihi piawaian industri. Kami menggunakan negeri - - peralatan pembuatan seni dan langkah kawalan kualiti yang ketat untuk memastikan ketepatan diameter pin dowel kami.
Kami menawarkan pelbagai pin dowel dengan tahap toleransi yang berbeza untuk memenuhi keperluan pelanggan kami. Sama ada anda memerlukan pin dowel untuk aplikasi umum - tujuan atau industri ketepatan yang tinggi seperti aeroangkasa atau peralatan perubatan, kami mempunyai penyelesaian yang tepat untuk anda.
Kesimpulan
Ketepatan diameter pin dowel 16mm adalah faktor kritikal yang mempengaruhi prestasi dan kesesuaiannya untuk pelbagai aplikasi. Dengan memahami faktor -faktor yang mempengaruhi ketepatan diameter, piawaian dan toleransi yang berkaitan, dan kepentingan ketepatan dalam aplikasi, pelanggan boleh membuat keputusan yang tepat apabila memilih pin dowel.
Sekiranya anda berada di pasaran untuk berkualiti tinggiPerkakasan dowel pin, termasuk pin Dowel 16mm, kami menjemput anda untuk menghubungi kami untuk maklumat lanjut. Pasukan pakar kami bersedia membantu anda dalam memilih pin dowel yang tepat untuk keperluan khusus anda dan untuk terlibat dalam perbincangan perolehan.
Rujukan
- ISO 2338: Pin Dowel Lurus Silinder - Dimensi dan Toleransi.
- Buku Panduan Jentera, Edisi ke -31.
